G652D 6 rdzenia hybrydowy kabel światłowodowy z 2 miedzianymi przewodami zasilającymi OPLC GYDTW/GYDTS
Kabel hybrydowy GYXTW z dwoma miedzianymi przewodami zasilania
Kompozytowe kabły hybrydowe z włókna optycznego łączą włókna optyczne i przewodniki metalowe w jednym zestawie, zapewniając wiele ścieżek przesyłu przy jednoczesnym zmniejszeniu kosztów i czasu instalacji.

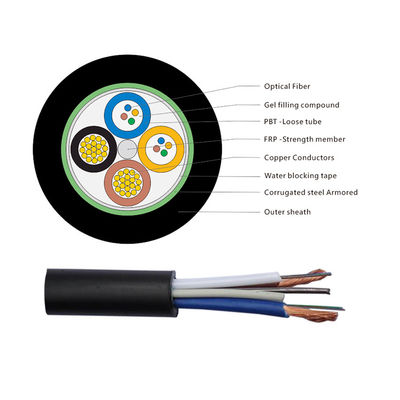

Budowa:
Włókno:250 μm włókien w luźnych rurach o wysokim modułach wypełnionych substancjami odpornymi na wodę.
Pancerz:Rurka owinięta wzdłużnym PSP i materiałem wodoszczelnym dla kompaktowości i wodoodporności.
Członek siły:Dwa równoległe druty stalowe obok taśmy stalowej.
Wydział:Wytrzymała powłoka z polietylenu (PE).
Cechy
Doskonała wydajność mechaniczna i termiczna
Włókno o masie nieprzekraczającej 10 kg
Związek wypełniający blokujący wodę do ochrony włókien
Kompaktny, lekki, elastyczny i odporny na gięcie
Niska dyspersja i tłumienie
Włókna stalowe i taśmy z stali falistej, zabezpieczone na wilgoć i odporne na rozbicie
Charakterystyka włókna optycznego
| Pozycja | Specyfikacja |
| Rodzaj włókna | G.652D |
| Zmniejszenie | |
| @ 1310 nm | ≤ 0,36 dB/km |
| @ 1383 nm | ≤ 0,35 dB/km |
| @ 1550 nm | ≤ 0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Długość fali odcięcia kabla ((λcc) | ≤ 1260 nm |
| Zerowa długość fali rozpraszania ((nm) | 1300 ~ 1324 nm |
| Pochylenie dyspersji | ≤ 0,092 ps/nm2km |
| Rozproszenie chromatyczne | |
| @ 1288 ~ 1339 nm | ≤ 3,5 ps/km) |
| @ 1550 nm | ≤ 18 ps/nm. km) |
| @ 1625 nm | ≤ 22 ps/nm. km) |
| PMDQ | ≤0,2 ps/km1/2 |
| Przedział pola trybu @ 1310 nm | 9.2±0.4 um |
| Błąd koncentryczności rdzenia | ≤ 0,6 um |
| Średnica okładzin | 1250,0 ± 0,7 um |
| Okładka Nieokrągłość | ≤ 1,0% |
| Średnica powłoki | 245±10 um |
| Test dowodowy | 100 kpsi (= 0,69 Gpa), 1% |
Parametry techniczne
| Zakres temperatury | -20°C ~ +60°C | |||||||||
| Wzniesienie | Typ OFNR/OFN FT4 | |||||||||
| Wybory plenarne | Typ OFNR/OFN FT6 | |||||||||
| Włóczno | LSZH lub PE | |||||||||
| Nazwa kodu | kabel rdzeń |
Średnica (mm) |
Miedź Włókna (mm) |
Liniowy masę (kgk) m) |
Wciągłość | Złamać | Zgięcie promienie |
|||
| Krótki Okres (N) |
Długo Okres (N) |
Krótki ślimak N) |
Długo Okres (N) |
krótki Okres N) |
Długo Okres (N) |
|||||
| OPLC-2*0.5 | 6 ~ 24 | 10 | 2 razy 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*0.5 | 6-~24 | 10 | 4 razy 0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*0.75 | 6 ~ 24 | 10 | 2 razy 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*0.75 | 6 ~ 24 | 10 | 4 razy 0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*1.0 | 6 ~ 24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*1.0 | 6-~24 | 12 | Cztery razy jeden.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*1.5 | 6 ~ 24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*1.5 | 6 ~ 24 | 12 | Cztery razy jeden.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*2.5 | 6 ~ 24 | 12 | 2 razy 2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*2.5 | 6-~24 | 14.5 | Cztery razy dwa.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

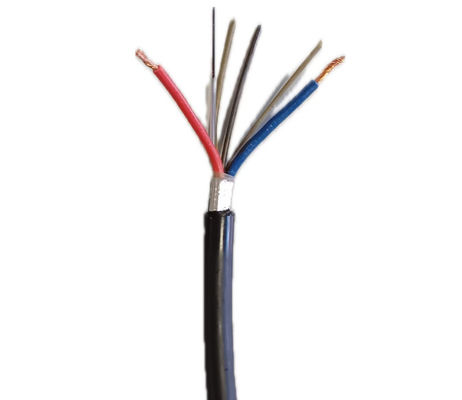

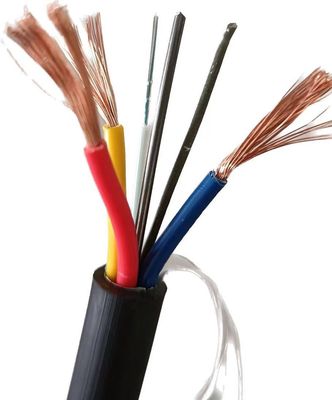

Obraz produktu
Zastosowanie
Używane do podkładania pudełka do rurociągu budynku, nad głową, zakopane.
Wykorzystywane w pomieszczeniu sprzętu komunikacji optycznej,
Używane do włókien ogonowych i skoków w kolejce.
Używane do budynków otaczających w kabel.
Opakowanie i dostawa
1/2/3/4/km w jednym drewnianym bębnie,Dni dostawy:5-8 dni roboczych
Częste pytania
Jest pan firmą handlową lub producentem?
Jesteśmy producentem z ponad 10-letnim doświadczeniem w zakresie badań i rozwoju oraz produkcji kabli światłowodowych, kabli drop i przewodów patch. Nasza fabryka znajduje się w Guangzhou w Chinach.
A jakość produktu?
Wszystkie włókna są testowane przed dostawą.
Przyjmujecie małe zamówienia?
Tak, małe zamówienia są mile widziane, wspieramy nowe projekty, ponieważ wszystkie firmy często zaczynają od małego.
Jaki jest czas dostawy?
Zwykle 3 ̇7 dni roboczych, w zależności od ilości zamówienia.
Czy oferujecie usługi OEM?
Tak, dostarczamy OEM. Twoje logo może być drukowane, a zamówione pomysły są mile widziane.
