opis produktu
2-24 rdzeniowy światłowód OPLC 2 miedziane przewody zasilające Hybrydowy kabel GYDTW / GYDTS
Kabel hybrydowy 2-24 rdzeniowy GYXTW z dwoma miedzianymi przewodami zasilającymi
Kompozytowe kable światłowodowe, które mają wiele różnych komponentów ułożonych w wiązce.Te typy kabli pozwalają na wiele ścieżek transmisji przez różne komponenty, niezależnie od tego, czy są to metalowe przewodniki, czy światłowody, i pozwalają użytkownikowi na posiadanie jednego kabla, zmniejszając w ten sposób całkowity koszt i czas potrzebny na instalację.Włókno 250 μm jest umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Rurka jest owinięta wzdłużnie warstwą PSP.Pomiędzy PSP a luźną rurką zastosowano materiał hydroizolacyjny, aby kabel był zwarty i wodoszczelny.Dwa równoległe druty stalowe są umieszczone po obu stronach taśmy stalowej.Równoległe druty stalowe są umieszczone po obu stronach taśmy.Kabel zakończony jest osłoną z polietylenu (PE).
funkcje
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o dużej wytrzymałości, odporna na hydrolizę
Specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
Zwarta konstrukcja i lekkość, elastyczność i dobra odporność na zginanie
Niska dyspersja i tłumienie.Odpowiednia konstrukcja, precyzyjna kontrola nadmiernej długości włókien i wyraźny proces splatania zapewniają doskonałe właściwości mechaniczne i środowiskowe.Zbrojenie z drutu stalowego i pofałdowanej taśmy stalowej sprawia, że kabel ma dobre właściwości odporności na wilgoć i zgniatanie
Charakterystyka optyczna
| Przedmiotów |
Jednostka |
Specyfikacja |
| G652D |
| Średnica pola trybu |
1310nm |
um |
9.2±0,4 |
| 1550nm |
um |
10.4±0.5 |
| Średnica okładziny |
um |
124,8±0,7 |
| Nieokrągłość okładziny |
% |
≤0,7 |
| Błąd koncentryczności rdzenia-okładziny |
um |
≤0.5 |
| Średnica powłoki |
um |
245±5 |
| Nieokrągłość powłoki |
% |
≤6.0 |
| Błąd koncentryczności okładziny-powłoki |
um |
≤12 |
| Długość fali odcięcia kabla |
nm |
acc≤1260 |
| Tłumienie (maks.) |
1310nm |
dB / km |
≤0.36 |
| 1550nm |
dBkm |
≤0,22 |
Kabel Parametry
| Przedmiotów |
Specyfikacje |
| Liczba włókien |
2 ~ 12 |
| Kolorowe włókno powlekające |
Wymiar |
250 μm + 15 μm |
| Kolor |
Niebieski, pomarańczowy, zielony, brązowy, szary, biały |
| Luźna tuba |
Wymiar |
2,0 mm±0,05 mm |
| Materiał |
PBT |
| Kolor |
Naturalny |
| Członek siły |
Średnica |
1,0 mm |
| Materiał |
Stal |
| Zewnętrzna kurtka |
Wymiar |
8,0 mm±0,1 mm |
| Materiał |
PE |
| Kolor |
czarny |
Parametry techniczne
| Zakres temperatur |
-20c ~ + 60c |
| Pion |
Typ OFNR / OFN FT4 |
| Plenum |
Typ OFNR / OFN FT6 |
| Kurtka |
LSZH lub PE |
| Kryptonim |
kabel
rdzenie |
Średnica
(mm) |
Miedź
Drut
(mm) |
Liniowy
masa
(kgk
m) |
Rozciągający |
Zmiażdżyć |
Pochylenie się
promień |
Krótki
Semestr
(N) |
Długo
Semestr
(N) |
Krótki
lerm
N) |
Długo
Semestr
(N) |
krótki
Semestr
N) |
Długo
Semestr
(N) |
| OPLC-2 * 0,5 |
6 ~ 24 |
10 |
2 * 0,5 |
125 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4 * 0,5 |
6- ~ 24 |
10 |
4 * 0,5 |
130 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-2 * 0,75 |
6 ~ 24 |
10 |
2 * 0,75 |
128 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4 * 0,75 |
6 ~ 24 |
10 |
4 * 0,75 |
135 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| oPLC-2 * 1.0 |
6 ~ 24 |
10 |
2 * 1,0 |
130 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4 * 1.0 |
6- ~ 24 |
12 |
4 * 1,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-2 * 1.5 |
6 ~ 24 |
12 |
2 * 1,5 |
140 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4 * 1.5 |
6 ~ 24 |
12 |
4 * 1,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-2 * 2.5 |
6 ~ -24 |
12 |
2 * 2,5 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4 * 2.5 |
6- ~ 24 |
14.5 |
4 * 2,5 |
180 |
1500 |
600 |
1000 |
300 |
20D |
10D |

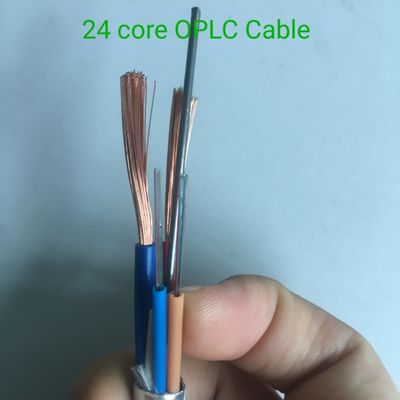

obraz produktu
Podanie
Służy do zewnętrznej skrzynki rozdzielczej do rurociągu budynku, napowietrznego, zakopanego.
Używany w pomieszczeniu ze sprzętem komunikacji optycznej,
Używany do włókna ogona i skoku w linii.
Używany do budynków otaczających kabel.
Pakowanie i dostawa
1/2/3/4 / km w jednym drewnianym bębnie,dni dostawy: 5-8 dni roboczych
FAQ
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
do kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. o jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz zażądać bezpłatnie próbki, aby sprawdzić naszą jakość.
3. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale proszę mieć pewność, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. czy akceptujesz usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od Ciebie jest dostępny.
