Charakterystyka optyczna
Właściwości optyczne, geometryczne, mechaniczne i środowiskowe światłowodu ITU-T G.652 powinny być zgodne z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola modu |
przy 1310 nm |
9,2 ± 0,4 |
µm |
| przy 1550 nm |
10,4 ± 0,5 |
mm |
| Współczynnik tłumienia |
przy 1310 nm |
≤0,35 |
dB / km |
| przy 1550 nm |
≤0,22 |
dB / km |
| Niejednorodność tłumienia |
≤0,05 |
dB |
| Długość fali o zerowej dyspersji (λ0) |
1300 ～ 1324 |
nm |
| Maksymalne nachylenie zerowej dyspersji (S0max) |
≤0,092 |
ps / (nm2 · km) |
| Współczynnik dyspersji w trybie polaryzacji (PMD) |
≤0,2 |
|
| Długość fali odcięcia (λcc) |
≤1260 |
nm |
| Współczynnik dyspersji |
1288 ～ 1340nm |
≤3,5 |
ps / (nm · km) |
| 1550nm |
≤18 |
ps / (nm · km) |
| Efektywny współczynnik załamania światła grupowego (Neff) |
przy 1310 nm |
1.466 |
- |
| przy 1550 nm |
1.467 |
- |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0 ± 1,0 |
µm |
| Nieokrągłość okładziny |
≤1,0 |
% |
| Średnica powłoki |
245,0 ± 10,0 |
µm |
| Błąd współśrodkowości powłoki-okładziny |
≤12,0 |
µm |
| Nieokrągłość powłoki |
≤6,0 |
% |
| Błąd współosiowości okładziny rdzenia |
≤0,8 |
µm |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
m |
| Dowód na stres |
≥0,69 |
GPa |
| Siła paska powłoki |
Średnia wartość |
1,0-5,0 |
N |
| Wartość szczytowa |
1.3-8.9 |
N |
| Strata na zginaniu makro |
Ф60 mm, 100 okręgów, przy 1550 nm |
≤0,05 |
dB |
| Ф32 mm, 1 koła, przy 1550 nm |
≤0,05 |
dB |
Identyfikacja kolorów włókien i luźnych rur
Poszczególne włókna i luźne tuby powinny być zgodne ze standardem TIA / EIA-598-A i kodem kolorów jak poniżej.
Kolory włókien
Rura stalowa 1 (nr 1-24 włókna)
Kolory włókien
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Jeden czarny znacznik (raster 100mm)
| NIE. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rura stalowa 2 (nr 25-36 włókien)
| NIE. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Charakterystyka
• Rury ze stali nierdzewnej wypełnione żelem hydrofobowym zapewniają ochronę i podparcie światłowodów
• Dobra wytrzymałość na rozciąganie
• Mała średnica, niewielka waga, niskie dodatkowe obciążenie wieży
• Łatwy do wykonania odpowiedni nadmiar światłowodu jednostki optycznej
• Temperatura transportu / przechowywania: od -40 ℃ do + 65 ℃

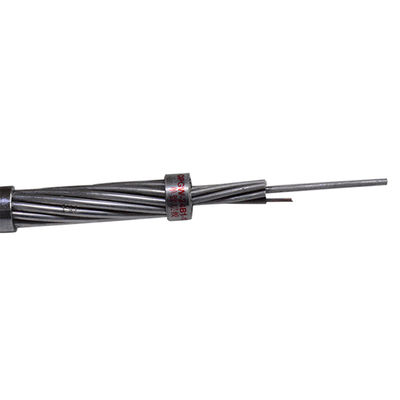

Specyfikacja OPGW
| Przedmiotów |
Dane techniczne |
| Na mieliźnie |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek splatania |
Warstwa zewnętrzna jest po prawej stronie |
| Średnica kabla (nominalna) |
14,0 mm |
| Waga kabla (w przybliżeniu) |
688,3 kg / km |
| Wspieranie przekroju poprzecznego |
AS Wire |
104,7mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
111,6 kN |
| Moduł sprężystości (moduł E) |
149,5 N / mm2 |
| Współczynnik wydłużenia termicznego |
13,4 x 10-6 / K |
| Maksymalne obciążenie robocze (40% RTS) |
44,64kN |
| Codzienny stres (EDS) (16 ~ 25% RTS) |
17,86 ~ 27,9 kN |
| Opór DC przy 20 ℃ |
0,667 omów / km |
| Prąd krótkotrwały (1 s, 20 ℃ ～ 200 ℃) |
8,77kA |
| Wydajność prądu krótkotrwałego (I2t) |
77,0kA²s |
| Minimalny promień gięcia |
Instalacja |
30 razy większa od średnicy kabla |
| Operacja |
15 razy większa od średnicy kabla |
| Zakres temperatury |
Instalacja |
-20 ℃ ～ + 60 ℃ |
| Przechowywanie i wysyłka |
-40 ℃ ～ + 70 ℃ |
| Operacja |
-40 ℃ ～ + 70 ℃ |
| |
Osłabienie |
Pasmo |
Dyspersja w trybie polaryzacji |
|
@ 850nm
|
@ 1300nm
|
@ 1310nm
|
@ 1550nm
|
@ 850nm
|
@ 1300nm
|
Indywidualne włókno |
Wartość połączenia projektowego (M = 20, Q = 0,01%) |
| G652D |
- |
- |
≤0,35 dB / km |
≤0,21 dB / km |
- |
- |
≤0,20ps / km |
≤0,1 ps / km |
| G655 |
- |
- |
- |
≤0,22 dB / km |
- |
- |
≤0,20ps / km |
≤0,1 ps / km |
| 50 / 125μm |
≤3,0 dB / km |
≤1,0 dB / km |
- |
- |
≥600 MHz.km |
≥1200 MHz.km |
- |
- |
| 62,5 / 125 μm |
≤3,5 dB / km |
≤1,0 dB / km |
- |
- |
≥200 MHz.km |
≥600 MHz.km |
- |
- |
Pakowanie i wysyłka
• Standardowy bęben linowy
• Standardowa długość rolki: 2/3 km / rolka, dostępna jest również inna długość
OPGW powinien być ciasno i równomiernie nawinięty na mocną szpulę z drewna i żelaza, która jest zgodna z normą ANSI / AA 53-1981 lub równą.Kołowrotek będzie otoczony grubymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniom OPGW podczas zwykłych operacji transportu, przeładunku, przechowywania i naciągania.
W zależności od długości kabla, do ładowania kabla wybieramy inny typ szpuli (D, d, b, w1, w2).
Ekologicznie
Pełna zgodność z systemem ISO14001, RoHS i OHSAS18001
Zalecenia dotyczące instalacji
Procedura instalacji:
Zaleca się stosowanie norm IEEE 524-1992 oraz procedur zalecanych przez naszą firmę do instalacji OPGW.
FAQ
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
do kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. o jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz poprosić o bezpłatne próbki, aby sprawdzić naszą jakość.
3. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale proszę mieć pewność, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. czy akceptujesz usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od Ciebie jest dostępny.
